上海雅望阀门有限公司生产的一款通过改变阀芯开口形状可实现流量Cv值精确控制的新型电动薄型V型调节球阀，近两年深受使用者和设备配套商青睐，在自动控制设备上广泛推广使用。该产品既可以替代直行程电动调节阀，又比普通球阀的成本大大降低。

型号为PLVVQ426 的电、气动V型系列流量调节阀, 电动执行器外接线路简单，F级绝缘电机；双重限位、过热保护，0°-360°回转型，动力电源一般常用为：AC24V、AC220V 或者AC380V,输入输出4-20mA 控制信号，气动执行器配套智能型阀门电气定位器，输入输出4-20mA 控制信号，实现对压力、温度、流量、液位工艺参数调节。V系列球阀阀芯按照工艺和要求的流量参数计算，选择不同的阀芯阀口，调节精度高，可调比大，球体与阀座密封结合良好，开关阀全开全关零泄露，调节阀调节精度高可完全替代单座调节阀，有效降低了工程施工成本。

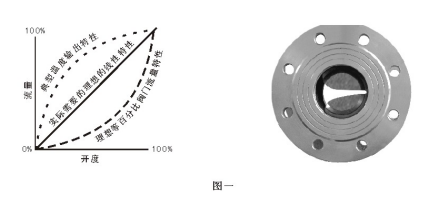

     1、智能调节型电、气动执行器，模拟量信号调节精度高。阀门等百分比调节特性（如图一），不需要缩径却提高了能量效率。阀门初始，流量增加缓慢，控制稳定性好，随着控制介质的变化，流量产生相应变化，稳定控制各种工艺参数。

2、V型球阀芯根据工艺条件确定不同形状和开口，同口径阀门选择不同阀芯可以有不

同CV值和流量特性。阀芯为凹型球面，开口的形状角度确定了阀门的特性和流量系数，流量通过阀芯V口的开度得到精密控制。

3、阀体整体式结构，密封良好，泄漏量为零。

4、可用于微小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现CV值精确控制。

5、根据介质、温度对球芯表面进行不同材质选择，表面不同工艺处理，提高了材料的强度和耐腐性，用于不同介质和温度、压力要求的场合。

6、配套电、气动执行器，具有扭矩小、重量轻、成本低、操作使用方便等优势。

     三、技术参数

规格尺寸：DN15mm~DN200 mm

公称压力：PN1.6MPa、PN2.5MPa

 电源电压：AC380V±10% 50/60HZ   AC110V±10% 50/60HZ

                AC220V±10% 50/60HZ    AC24V±10% 50/60HZ

 气源压力：0.5 MPa~0.8 MPa

 阀门输出扭矩：50N*M~1000N*M

 电动阀门标准开关时间：20S~60S

气动阀门标准开关时间：2S~8S

动作范围：0°~360°任意角度调整

 防护等级：IP67

 环境温度：-200℃~+600℃

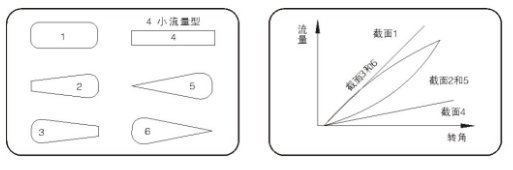

阀门流道的几种截面形状及流量特性示意：

                   图二

POLOVO 电、气动V型系列流量调节球阀，广泛适用于各种工业自动化过程控制系统中，共同构成流量，温度，压力等工艺参数的调节自控设备，如冶金、造纸、制糖、生物、化工、电力等行业自动化设备配套和过程控制。由于阀门和电动执行器连接平台式，L结构短，单法兰连接，属于薄型球阀类别，因此在保持球阀切断和调节功能的基础上，经济效益显著。
